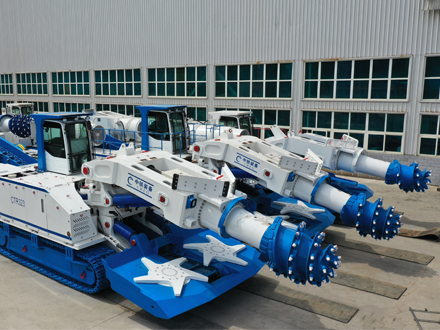

产品简介： CTR系列悬臂掘进机是有中铁装备集团自主研发的一种综合掘进设备，集切割、行走、装运、喷雾灭尘于一体的非爆开挖掘进设备。
适用范围： 广泛应用于公路铁路隧洞、水利工程、国防工程、城市地铁、市政管线、跨海隧道等。
产品特点
悬臂掘进机工作过程：主机把岩石切割破落下来，转运机构把破碎的岩渣转运至机器尾部卸下，由后配套转载机、运输机运走。悬臂式掘进机的切割臂可以上下、左右自由摆动，能切割任意形状的巷道断面，切割出的表面精确、平整，便于支护。履带式行走机构使机器调动灵活，便于转弯、爬坡，对复杂地质条件适应性强。
目前主推产品为CTR260T(水利型)、CTR300R(软岩型)、CTR300A(硬岩型)、CTR300D(地铁型)、CTR323(硬岩型)、CTR450（高原型）等系列产品，最大开挖高度为6.5m和7.5m,适用于Ⅳ~Ⅴ级围岩台阶法或环形开挖预留核心土施工非爆开挖，扰动�。吠谝卓刂疲赏娇蛊渌ば�。作业效率20-100m3 /h，围岩强度一般<120MPa。
与矿用悬臂掘进机相比，中铁工程装备集团有限公司研发的隧道掘进机有如下特点：
一是整机稳定性好，截割功率大，定位截割范围大，更适合大断面隧道掘进施工；
二是优化加强的截割系统，截割效率高，截齿消耗低，同时满足复杂多变地层要求；
三是配备高效大风量的机载除尘系统，更适合隧道工况下作业环境的改善；
四是选用加长第一运输机或二运转载皮带机，提高出碴效率；
五是配备拱架安装装置，辅助隧道衬砌，减小工人劳动强度。
三大优势：
一是开挖断面形状易于控制，超欠挖量�。憾晕а胰哦啃。晕а移苹敌。山谠济说炔牧嫌昧浚山谠蓟炷劣昧�
二是安全、少人化：减少施工人员数量，降低人工成本，防止重大人员事故
三是特殊工况适用性好：特别对特殊区域（如城市楼体、文物建筑等）下隧道施工安全性高，适用性好
产品参数
CTR323 | CTR260 | CTR300R | CTR300D | ||
整机重量（含除尘和二运） | 132.5t | 125t | 103t | 98t | |
外形尺寸 | 长（不含二运/含二运） | 16.2/23.5m | 15.6/23.4m | 17.2m | 11m |
宽 | 4.0m | 3.6m | 3.8m | 3.6m | |
高 | 4.3m | 3.7m | 3.83m | 3.75m | |
总装机功率 | 633kW | 530kW | 505kW | 465kW | |
可最大截割岩石单轴抗压强度 | 70Mpa | 70Mpa | 50Mpa | 80Mpa | |
定位截割范围 | 宽 | 8m | 7m | 7.4m | 7.4m |
高 | 7.5m | 6.5m | 6.75m | 6.7m | |
履带外宽 | 3.6m | 3.05m | 3.48m | 3.1 | |
接地比压 | 0.18Mpa | 0.18Mpa | 0.15MPa | 0.18Mpa | |
爬坡能力 | ±16° | ±16° | ±16° | ±16° | |
供电电压 | AC1140V | AC1140V | AC1140V | AC1140V | |
冷却水需求总量 | 0-150L/min | 0-150L/min | 0-90L/min | 0-90L/min | |
需要配置变压器容量 | 1000KVA | 800KVA | 800KVA | 630KVA | |
适用地质
软岩，异性形状断面、地质条件相对较好
